Проблемы ремней
Проблема – Диагностика – Причина
Зубчатые ремни
Внешний вид поломки
Проблема
Диагностика / Причина
Зубчатый ремень порвался:
- Посторонний предмет в приводе
- Воздействие посторонних сред
- Предварительное натяжение слишком большое
- Излом ремня перед монтажом или во время монтажа
- Устранить посторонний предмет, проверить компоненты на наличие
повреждений и при необходимости заменить, заменить ремень - Устранить вероятные протечки, очистить ремённые шкивы, заменить ремень
- Заменить ремень, правильно отрегулировать натяжение
- Ремень заменить и провести монтаж должным образом

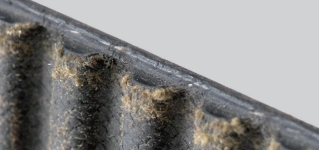

Износ боковых граней
- Отсутствие параллельности шкивов: ремень трётся о бортики
- Осевое смещение зубчатых колёс: соосность хода ремня отсутствует
- Бортик ролика имеет повреждение
- Люфт в подшипниках компонентов привода
- Проверить привод, отрегулировать шкивы и при необходимости
- заменить, заменить ремень
- Заменить обводной/натяжной ролик, заменить ремень

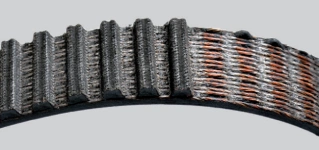

Износ ткани между зубцами
- Установлено слишком большое натяжение
- Изношен шкив зубчатого ремня
- Заменить ремень, правильно отрегулировать натяжение
- Заменить ремённый шкив

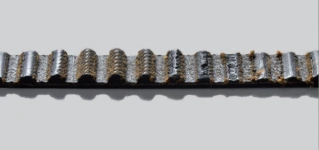

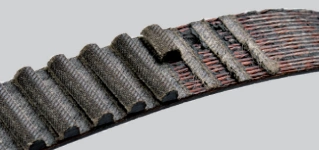

Износ боковых граней зубцов, надрывы в нижней части зубца и оторванные зубцы
- Натяжение слишком большое/слишком маленькое
- Посторонний предмет в приводе
- Заблокированный шкив зубчатого ремня или натяжной шкив
- Заменить ремень, правильно отрегулировать натяжение
- Устранить посторонний предмет, проверить компоненты привода на
наличие повреждений и при необходимости заменить, заменить ремень - Выяснить причину (например, неисправный подшипник), устранить,
заменить ремень

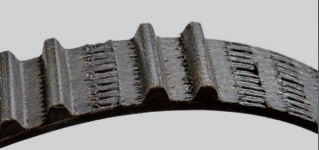

Зубцы и ткань отделяются от основания
- Разбухание эластомерной смеси и распад вулканизации из-за воздействия рабочих материалов
- Устранить негерметичность двигателя или подкапотного пространства,
(напр., утечку масла, топлива, антифриза и т.п.), очистить ремённые шкивы,
заменить ремень

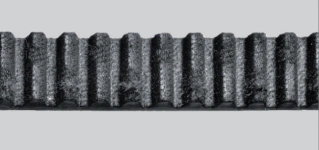

Следы от натертости на поверхности зубцов
- Посторонний предмет в приводе
- Дефекты зубьев шкива зубчатого ремня из-за постороннего предмета или инструментов при монтаже
- Зубчатый ремень повреждён до монтажа или во время монтажа
- Устранить посторонний предмет, проверить компоненты привода на
наличие повреждений и при необходимости заменить, заменить ремень - Заменить шкив зубчатого ремня, заменить ремень, осуществить
надлежащий монтаж - Ремень заменить и провести монтаж должным образом
Периодическое волнообразное срезание зубцов
- Шаг зубьев на ремне и зубчатом шкиве не совпадают
- Проверить шаг зубьев на всех шкивах на совпадение с ремнём

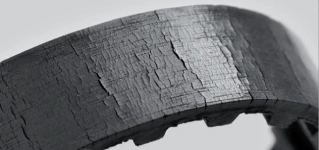

Трещины на тыльной стороне
- Температура окружающей среды слишком высокая/слишком низкая
- Воздействие посторонних сред
- Перегрев тыльной стороны ремня из-за заблокированного/
туго вращающегося опорного ролика - Истёк срок службы
- Устранить причину, заменить ремень
- Устранить негерметичность, очистить ремённый шкив, заменить ремень
- Заменить ролик и ремень, обратить внимание на свободу хода
- Заменить ремень

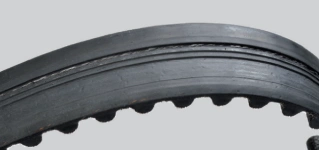

Повреждение тыльной стороны ремня
- Опорный ролик заблокирован, рабочая поверхность из пластмассы расплавилась
- Контакт зубчатого ремня с посторонним предметом, напр.: кожухом зубчатого ремня, винтами, боковыми гранями.
- Заменить ролик и ремень, обратить внимание на свободу перемещения
ролика (например, при правильно установленном защитном кожухе
зубчатого ремня) - Заменить ремень.
- Убедиться, что никакие посторонние предметы
не касаются зубчатого ремня

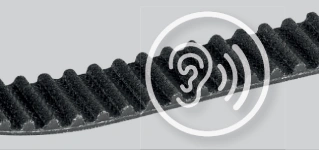

Шумы при работе
- Натяжение слишком сильное: ремень воет, свистит
- Натяжение слишком маленькое: ремень бьётся о кожух
- Шум из-за изношенных/неисправных роликов/водяного насоса
- Отсутствие соосности шкивов
- Правильно отрегулировать натяжение
- Заменить неисправные компоненты, заменить ремень
- Отрегулировать шкивы и ролики, при необходимости заменить,
заменить ремень
